For foreign readers: I wanted to paint another coach in FS livery (as shown in the main article), so I disassembled a 4032, and this was a good occasion to take some photos of all its parts. They are shown in the following images and summarised in the next table.
Avevo intenzione di riverniciare un'altra carrozza in livrea FS (come descritto nell'articolo principale); così ho smontato una 4032, e questa è stata anche una buona occasione per scattare qualche foto a tutte le sue parti. Ecco dunque le immagini e una tabella con l'elenco di tutti i componenti.

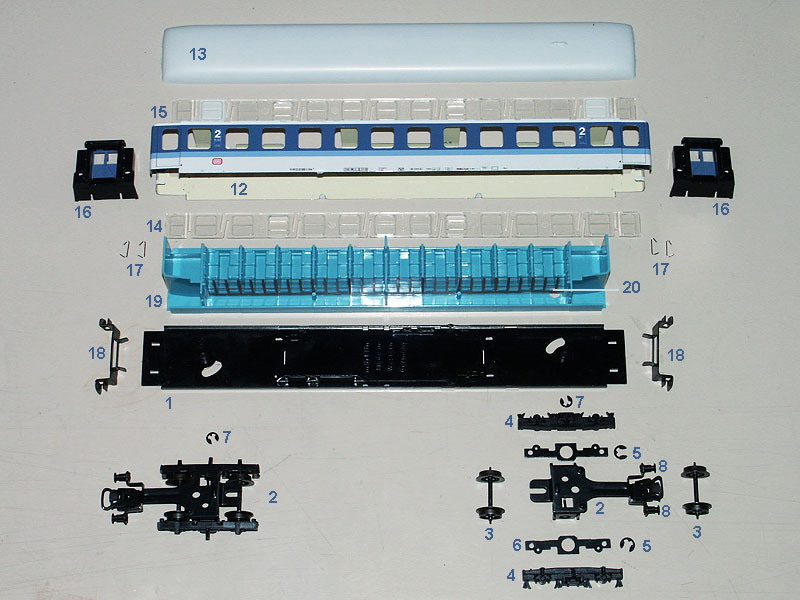

| Vista esplosa di una carrozza (4032) |
Tutti i componenti All components |
| Ref. | Descrizione Description |
Quantità Quantity |
Materiale Material |
Verniciatura Painting |
| 1 | Telaio Frame |
1 | Lamiera Sheet metal |
|
| 2 | Carrello Bogie |
2 | Lamiera Sheet metal |
|
| 3 | Asse con ruote Wheelset |
4 | Metallo Metal |
|
| 4 | Fiancata carrello Bogie side |
4 | Lamiera Sheet metal |
|
| 5 | Fermaglio della fiancata carrello Bogie side fastener |
4 | Lamiera Sheet metal |
|
| 6 | Telaio della fiancata carrello Frame of the bogie side |
4 | Lamiera Sheet metal |
|
| 7 | Fermaglio del carrello Bogie fastener |
2 | Lamiera Sheet metal |
|
| 8 | Respingente Buffer |
4 | Metallo Metal |
|
| 9 | Gancio ad occhiello Coupling |
2 | Lamiera Sheet metal |
|
| 10 | Dentino del presganciatore Uncoupling device |
1 | Lamiera Sheet metal |
|
| 11 | Perno del carrello Bogie pin |
2 | Metallo Metal |
|
| 12 | Cassa Body |
1 | Lamiera Sheet metal |
Litografia 5 colori Lithographic print (5 colours) |
| 13 | Tetto Roof |
1 | Lamiera Sheet metal |
Verniciatura 1 colore sfumato Painted (1 color) |
| 14 | Finestrini (lato corridoio) Windows (corridor side) |
1 | Plastica Plastic |
|
| 15 | Finestrini (lato scompartimenti) Windows (compartment side) |
1 | Plastica Plastic |
|
| 16 | Intercomunicante End door |
2 | Plastica Plastic |
Verniciatura 1 colore Painted (1 color) |
| 17 | Mancorrente Handrail |
4 | Filo metallico Metal wire |
|
| 18 | Predellini Footboards |
2 | Lamiera Sheet metal |
|
| 19 | Arredamento interno Interior fitting |
1 | Plastica Plastic |
|
| 20 | Parete degli scompartimenti Compartment wall |
1 | Plastica Plastic |
Tampografia 1 colore Painted (1 color) |
| Totale componenti / Total components per material | ||||
| 5 | 6 | Plastica Plastic |
||
| 11 | 24 | Lamiera Sheet metal |
||
| 1 | 4 | Filo metallico Metal wire |
||
| 3 | 10 | Metallo Metal |
||
| 20 | Totale componenti |
44 | ||
Una carrozza è dunque formata da 44 pezzi, di 20 tipi diversi. La maggior parte - 24 pezzi di 11 tipi diversi - è ovviamente in lamiera, mentre il metallo in fusione o tornitura è usato solo per piccoli oggetti, come gli assi o i respingenti.
Per confronto, in una carrozza attuale in plastica, Märklin o di altre marche, sono in metallo solo gli assi e una piastra di zavorra. Il carrello è generalmente un unico stampo in plastica (contro gli 8 pezzi di quelli in esame). La cassa è simile come impostazione, ma ovviamente anch'essa in plastica e dunque in corpo unico con le testate.
A coach is made of 44 pieces, from 20 different types. Most of them - 24 pieces of 11 types - are made of sheet metal, while other types of metal (Metal or turned) are used only for small pieces such as axes and buffers.
In a modern plastic coach, from Märklin or other firms, metal is still used only for axes and a plate for ballasting. The bogie is generally a single plastic piece (instead of 8 different pieces in these coaches). The body is similar, but of course it's made of plastic.

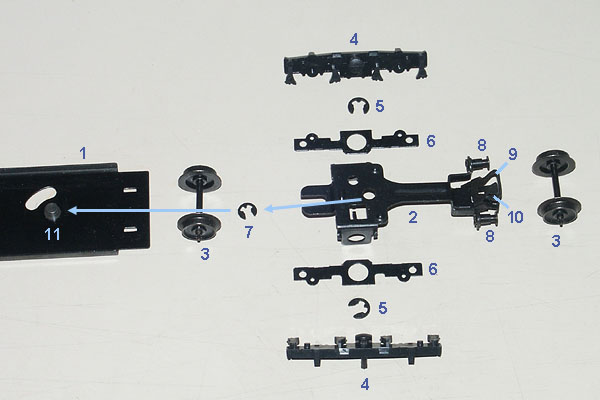

Dettaglio del carrello The bogie |

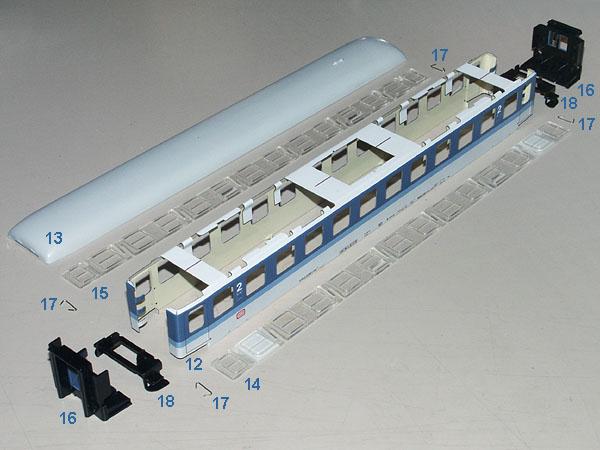

Dettaglio della cassa The body |

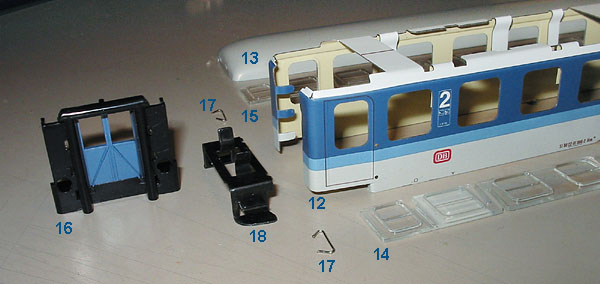

Testate e intercomunicanti The body end |
La lista dei componenti è stata inserita anche nella tabella in
formato Excel con l'elenco di tutte le carrozze / The component list has been added also in the Excel table with the list of all coaches.
NUOVO Due foto aggiuntive delle carrozze TEE, sicuramente le più belle e celebri tra quelle in lamierino, e ben più eleganti di quella blu e bianca di Epoca V che abbiamo illustrato smontata.

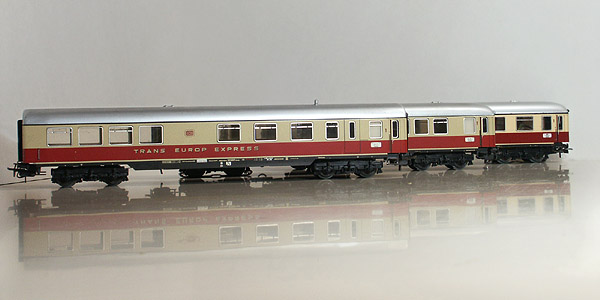

Carrozze TEE Tin-Plate TEE coaches (1966) |

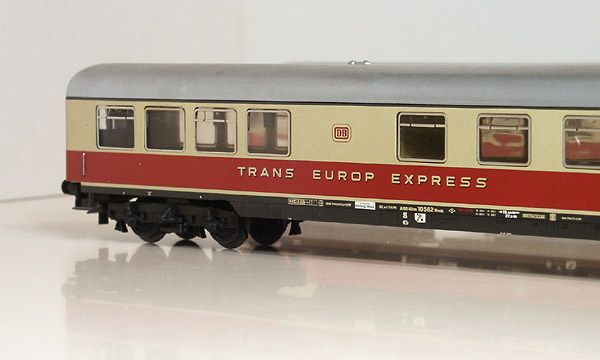

Carrozza TEE bar (art. 4058): una delle più caratteristiche, con la scritta Trans Europ Express lungo la fiancata: rimase in produzione solo dal 1966 al 1973 ed è l'unica che non è mai stata riproposta nella versione in plastica da 27 cm. Questa in particolare appartiene al primo lotto di produzione (1966-1967), privo di arredamento interno. TEE bar coach (first batch, without interior fittings, 1966-67) |
