Locomotive elettriche trifasi

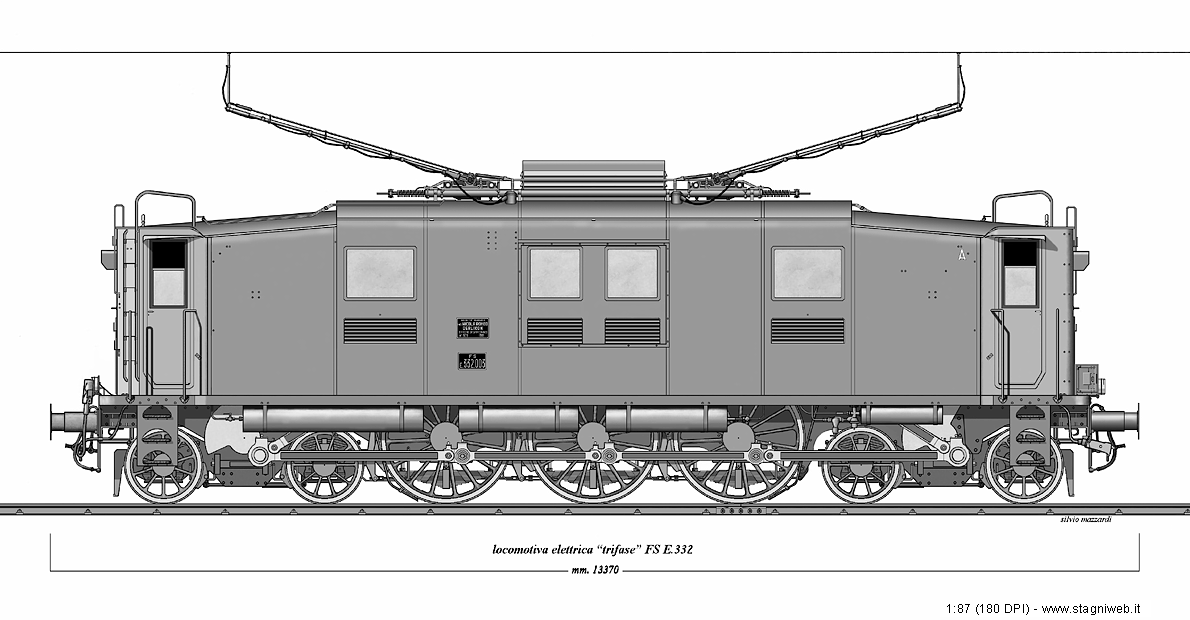

Locomotive elettriche trifasi - E.332
E.332 (1915, 6 unità). Realizzate dalle Costruzioni Meccaniche di Saronno insieme alla Maschinenfabrik Oerlikon, erano esteticamente simili ma tecnicamente non identiche alle E.331, con cui condividevano il reostato di avviamento metallico (anziché a liquido). Sono arrivate anch'esse fino al 1963, assegnate a Savona, e nessuna unità è stata conservata.

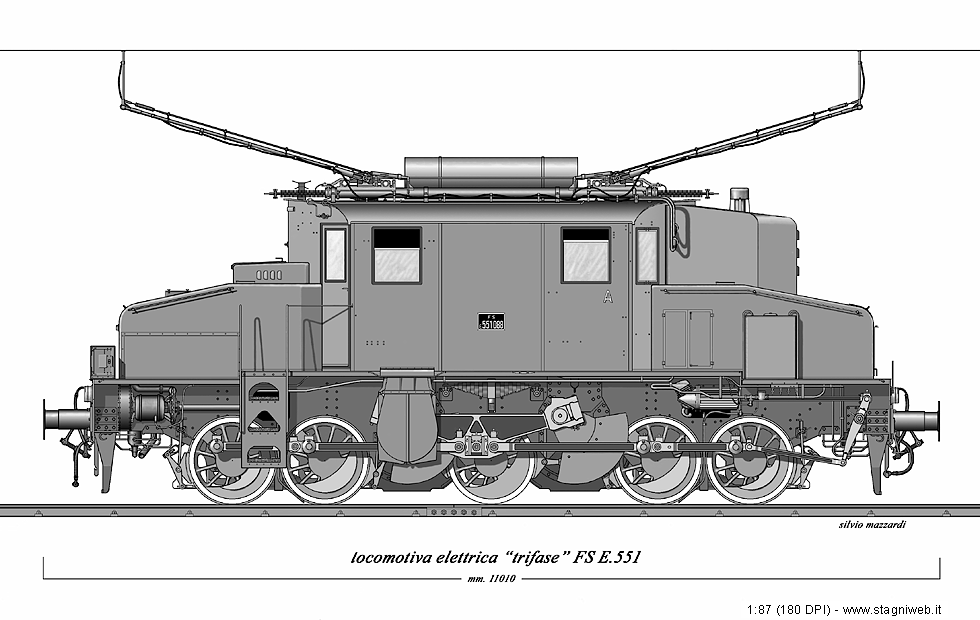

Locomotive elettriche trifasi - E.551
E.551 (1921-25, 183 unità). E' la generazione intermedia delle locomotive trifasi per treni merci, evoluzione delle E.550. Il gran numero di unità realizzate si riflette nell'altrettanto grande numero di costruttori: Breda, OM/CGE, Ansaldo, TIBB, Savigliano, Vickers-Terni, Reggiane/Savigliano. Hanno fatto servizio fino al 1965 presso il deposito di Savona. L'unità 001 è conservata nel museo di Pietrarsa.




Locomotive elettriche trifasi - E.551.065
E.551.065   Del medesimo gruppo, è disponibile anche un'unità senza la caldaia per il riscaldamento del treno e con i contrappesi del biellismo realizzati con un differente profilo. Per diversificare ancor più i disegni, questa è inoltre mostrata dal lato sinistro.




Locomotive elettriche trifasi - E.431
E.431 (1922-24, 37 unità). Costruite tutte dal TIBB e destinate ai treni più veloci, sono sopravvissute sino alla fine del sistema trifase nel 1976. Sono conservate due unità: la 027 a Savigliano e la 037 in Germania.




Locomotive elettriche trifasi - E.552
E.552 (1922, 15 unità). Piccolo gruppo di macchine per treni merci, costruite da Romeo e di fatto utilizzate quasi esclusivamente per la manovra negli scali genovesi, fino al 1962. Nessuna unità è stata conservata.




Locomotive elettriche trifasi - E.333
E.333 (1923, 40 unità). Ultime locomotive di scuola ungherese, realizzate da Romeo e OMN/Romeo, sono arrivate fino al 1968 presso il deposito di Alessandria, dopo un lungo periodo di utilizzo sulla Riviera di Ponente. L'unità 033 è conservata a Pietrarsa (in colorazione nera).




Locomotive elettriche trifasi - E.432
E.432 (1928, 40 unità). Insieme alla E.554 rappresenta l'ultimo stadio evolutivo del sistema trifase a frequenza ferroviaria, con una progettazione totalmente italiana, senza utilizzo di brevetti delle case madri estere. Interamente realizzato da Breda, il gruppo è arrivato al 1976 e due unità esistono ancora, la 001 a Pietrarsa e la 031 a Savigliano.




Locomotive elettriche trifasi - E.554
E.554 (1928-30, 183 unità). E' lo stadio finale della macchina trifase per treni merci. Realizzato da un gran numero di costruttori (OMN/CEMSA, Odero Terni/TIBB, TIBB, Reggiane/Savigliano, OM/CGE, Ansaldo, Cemsa), anche questo gruppo è arrivato alla fine del sistema nel 1976. Ne esistono ancora due unità: la 078 a Ranco e la 174 a Savigliano.




Locomotive elettriche trifasi - E.554.134+161 a comando multiplo.
E.554.134+161 a comando multiplo. (sistema Bolzano, 1959) Tra il 1957 e il 1965, 47 locomotive trifasi, di cui 34 E.554, furono attrezzate per il comando multiplo in modo da permettere ad un unico macchinista di pilotare due locomotive accoppiate in doppia trazione, per trainare i treni più pesanti. Il vincolo tecnico che ha condizionato maggiormente l'introduzione (a posteriori) di sistemi di comando multiplo era il comando meccanico del reostato, che era evidentemente impossibile azionare dalla cabina dell'unità accoppiata.

Nel sistema Bolzano, il primo realizzato, si installava un reostato aggiuntivo sull'unità di testa, che permetteva di comandare i motori dell'unità accoppiata; il sistema era pertanto unidirezionale, in quanto mancava un ulteriore reostato sull'altra unità per comandare la prima, ed era quindi utilizzabile su linee con acclività in un solo senso. L'accoppiamento avveniva dal lato posteriore di ambo le macchine, quello che conteneva appunto i reostati di avviamento (nel disegno, questo ha richiesto di riprodurre anche la fiancata destra della E.554, oltre a quella sinistra, già vista come macchina singola).

In totale furono attrezzate con il sistema Bolzano 8 coppie per la linea del Brennero e 8 per quella dei Giovi. Al primo insieme appartengono le unità 134 (pilota, a sinistra) e 161 (comandata), attrezzate nel maggio 1959. Nell'estate 1965, con la conversione a corrente continua della linea del Brennero, le macchine di Bolzano vennero trasferita a Genova Rivarolo; questa coppia venne accantonata per la demolizione, tuttavia la 161 venne rimessa in esercizio qualche tempo dopo. In ogni caso, tutti i sistemi di comando multiplo - sia il sistema Bolzano, sia le altre sperimentazioni - conclusero il servizio attivo proprio intorno al 1965, non per carenze tecniche, ma a causa di istanze sindacali e della progressiva riduzione della rete a trazione trifase.





Locomotive elettriche trifasi - FAV E.440
FAV E.440 (1932-34, 4 unità). Realizzate da CEMSA e OM/TIBB per la Ferrovia Alta Valtellina (linea Sondrio-Tirano) dove hanno fatto servizio fino al 1968. L'unità 3 è conservata a Pietrarsa. Queste locomotive hanno mantenuto sino alla fine la colorazione nera, imponendo il difficile compito di restituire l'effetto nero anche nel disegno.
