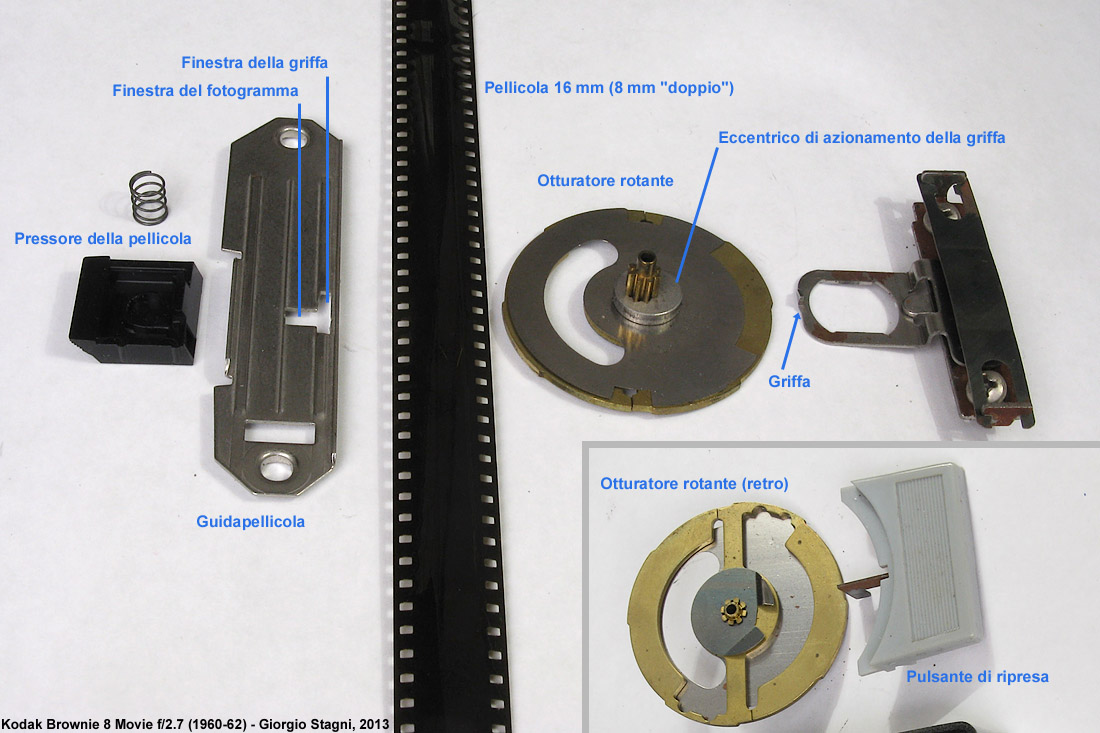

Brownie, otturatore rotante.  Arrivando allo smontaggio integrale, si vede, da sinistra a destra, il pressore che, grazie alla molla, preme la pellicola contro la sua guida; poi la pellicola stessa, l'o l'otturatore rotante, con il suo eccentrico di comando della griffa e infine la griffa. Il retro dell'otturatore sagomato in modo da impegnarsi nell'uncino solidale al pulsante di ripresa: la pressione del pulsante libera l'incastro e l'otturatore gira, trascinato dalla forza della molla di carica. Rilasciando il pulsante, l'uncino blocca nuovamente l'otturatore (in posizione di chiusura, in modo da non avere un fotogramma bianco al termine della ripresa).
Brownie 8 Movie Camera f/2.7 (1960-62) - Brownie, otturatore rotante.
