Sul retro è riportata una mappa ferroviaria dell'Europa. I numeri rossi fanno ovviamente riferimento ai quadri orario, e oltre alle linee FS, la carta riporta la miriade di ferrovie in concessione, nel loro periodo di massima espansione. Nei riquadri sono indicate anche le tranvie interurbane (con tratto a puntini) e in particolare è evidente la fittissima trama di servizi su ferro esistente tra Milano, la Brianza e i Laghi. A titolo di curiosità, nella zona di Nizza compare anche la fitta rete a scartamento ridotto dei Tramways Départementaux des Alpes-Maritimes e delle Chemins de Fer de Provence che sarebbe in larga parte scomparsa di lì a poco (più dettagli).

Apri lo zoom interattivo / Open pan-zoom

• la metropolitana di Roma - attuale linea B - appena inaugurata (febbraio 1955) con l'indicazione del capolinea "Esposizione Universale", cioè l'attuale EUR;
• la linea del Tenda indicata come fosse in esercizio (verosimilmente non si era ancora preso atto della distruzione bellica: la linea sarà riaperta solo nel 1979);
• il confine della Venezia Giulia che segue il perimetro del Territorio Libero di Trieste, compresa la Zona B che con il Memorandum di Londra dell'ottobre 1954 era stata di fatto ceduta alla Jugoslavia;
• la Trento-Malé colta nel passaggio da tranvia (blu) a ferrovia (rossa) e analogamente la Vicenza-Noventa segnata in ricostruzione (la trasformazione in sede propria era stata inaugurata nel 1950, mancava però il tratto Ponte di Costozza-Ponte di Castegnero, che venne completato cosa che avvenne nel novembre 1956);
• la Bari-Barletta indicata sia come tranvia (a vapore, chiuderà nel 1959), sia in costruzione come ferrovia (in realtà solo in progetto all'epoca della mappa; verrà aperta nel 1965);
• alcune linee che sarebbero state completate o ricostruite in seguito, come la Garfagnana (mappa cronologica), la Savona-Altare, la Sangritana (ancora parzialmente in ricostruzione postbellica).

Mappa fornita da Ellis Barazzuol.

Apri lo zoom interattivo / Open pan-zoom

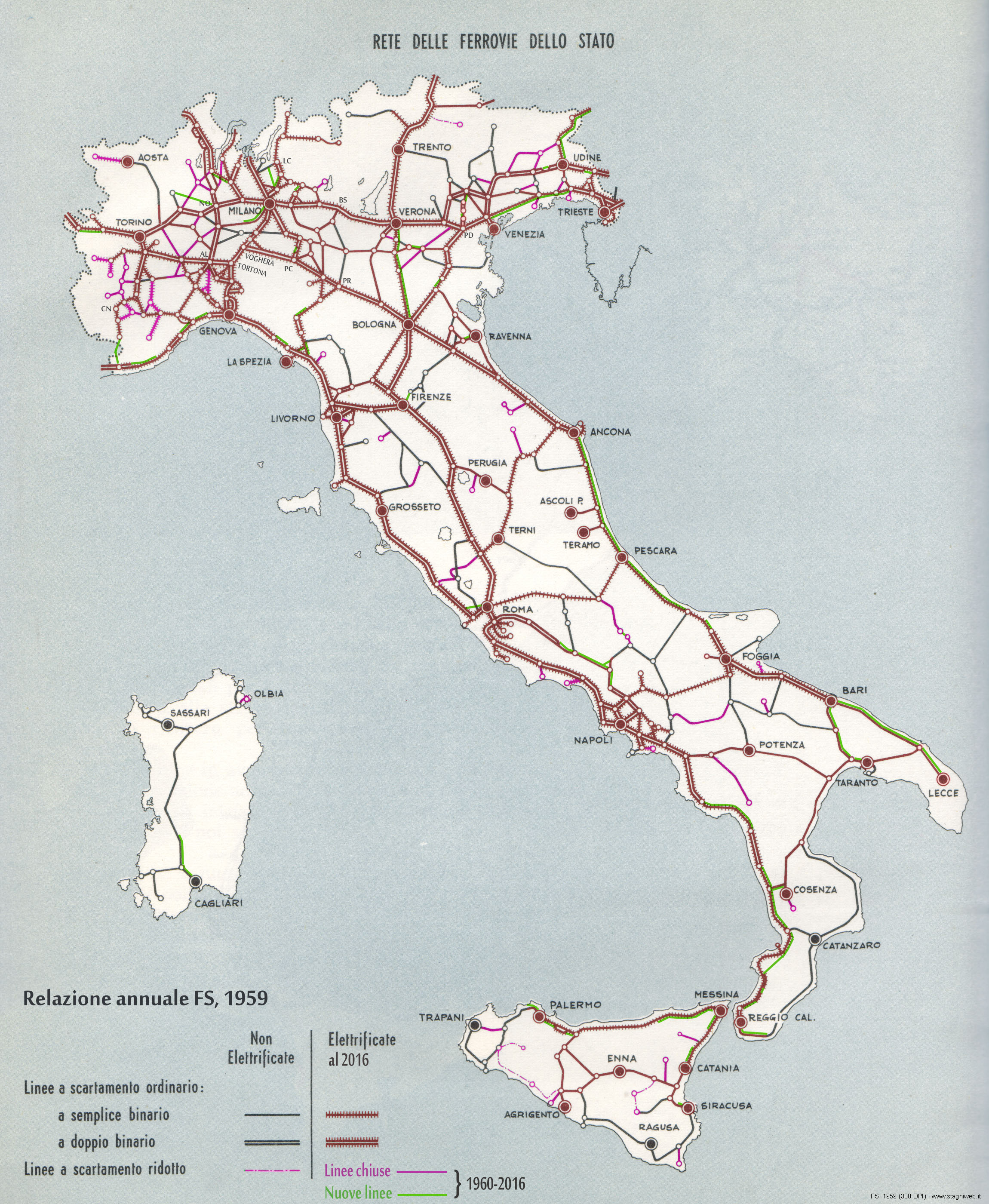

Tra gli elementi più singolari, la presenza di tratte a binario unico in corrispondenza dei ponti maggiori: sul Po a Piacenza e Pontelagoscuro (quest'ultimo resisterà fino ad anni recenti!), sul Tagliamento presso Udine e sul Brenta a Padova. Nel 1959 esistevano ancora tre linee a scartamento ridotto: la Chiusa-Plan in Alto Adige (a vapore: poteva diventare un richiamo internazionale, venne chiusa nel 1960) e le ultime due tratte della rete sicula: Caltagirone-Dittaino e Castelvetrano-Agrigento (l'ultima tratta di quest'ultima scomparirà nel 1985).

Apri lo zoom interattivo / Open pan-zoom

Ben più lungo, purtroppo, l'elenco delle chiusure: oltre alle già citate linee a scartamento ridotto, figura in primo luogo la rete piemontese, già tagliata negli anni '60 e poi definitivamente sacrificata nel 2010-2014. Segue una lunga serie di piccole linee diramate, alcune davvero minime e praticamente tutte scomparse da nord a sud: Cervignano-Grado, Fano-Urbino, Avenza-Carrara, Poggibonsi-Colle Val d'Elsa, Ellera-Tavernelle (PG), Terracina, Gragnano, Spinazzola Città, Margherita di Savoia, ecc. Vi sono poi le linee interrotte per problemi infrastrutturali mai risolti, come la Alcamo-Trapani, o con problemi infrastrutturali "presunti", come la Gemona-Sacile e la Fabriano-Pergola. Tra le linee chiuse al servizio regolare ma comunque meritevolmente utilizzate da Fondazione FS per servizi turistici, vanno almeno menzionate la Sulmona-Isernia, Novara-Varallo, Asciano-Monte Antico e Agrigento-Porto Empedocle.

Nel dettaglio, abbiamo i primi 10 TEE nati contemporaneamente il 2 giugno 1957:

• Arbalète Paris-Zürich con le automotrici SNCF (verrà usato il RAm dal 1964 al 1969 e poi carrozze SNCF fino al 1979);
• Edelweiss Zürich-Amsterdam con il RAm per tutta la vita di questi treni, cioè fino al maggio 1974 (subentrerà poi il RAe fino al 1979);
• Etoile du Nord Paris-Amsterdam con il RAm fino al 1964 (poi con carrozze SNCF fino al 1984)
• Helvetia Hamburg-Zürich con il VT 11.5 fino al 1965 e poi con carrozze DB fino al 1979;
• Ile de France Paris-Amsterdam con le RGP francesi fino al 1964, e quindi con carrozze SNCF fino al 1984;
• Mont Cenis Milano-Lyon inizialmente svolto con le automotrici francesi fino al 28 maggio 1960, a cui poi subentrarono le Breda FS, utilizzate fino al 30 settembre 1972; il TEE fu quindi trasformato in Rapido, peraltro ancora svolto con le RGP francesi ex TEE fino al 1978, ultimo uso internazionale per tali mezzi; divenne infine un Intercity svolto con materiale Corail SNCF;
• Oiseau Bleu Paris-Bruxelles, svolto con il RAm fino al 1964 e quindi con carrozze francesi fino al 1984;
• Ruhr-Paris Dortmund-Paris, svolto temporaneamente con i treni VT 08 tedeschi, fino al dicembre 1957, quando furono disponibili i VT 11.5 (poi dal 1960 al 1965 con RGP, di nuovo VT 11.5 fino al 1969 e infine carrozze francesi fino al 1970);
• Rhein-Main Frankfurt-Amsterdam, analogamente con breve parentesi di VT 08 e quindi VT 11.5 fino al 1967 (poi carrozze TEE tedesche fino al 1972);
• Saphir Dortmund-Ostende con VT 11.5 sin dal principio e fino al 1971, quando subentrarono le carrozze TEE tedesche (fino al 1979).

(continua sull'immagine seguente...)
