Locomotiva (680).


Apri il disegno ad alta risoluzione / Open full size drawing

A, locomotiva e carro scorta (o tender):
1, carro scorta
2, accoppiamento freni
3, cassa scorta d'acqua
4, deposito carbone
5, cabina
6, fanale
7, fischio
8, leva comando di marcia
9, comando presa vapore ausiliario
10, valvola di sicurezza
11, duomo
12, valvola d'alimentaz.
13, fumaiuolo
14, fanale
15, chiusura camera fumo
16, fanale
17, gancio di trazione
18, cilindro distributore
19, cilindro
20, movimenti distribuzione
21, testa a croce
22, biella d'accoppiamento
23, movimento inversione marcia
24, biella principale
25, ceppi di freno
26, contrappeso
27, fiancata (a longheroni)
28, iniettore alimentazione caldaia
29, accoppiamento con carro scorta conduttura acqua
30, carrello
31, boccole
32, serbatoio ausiliario freni.

Locomotiva (680). - Locomotiva.




Apri il disegno ad alta risoluzione / Open full size drawing

B, disposizione schematica dei cilindri e movimenti (in pianta):
1, asse a doppia manovella
2, manovella comando distribuzione
3, biella
4, biella di accoppiamento
5, appoggio carrello
6, testa a croce cilindro bassa pressione
7, testa a croce cilindro alta pressione
8, cilindro bassa pressione
9, stantuffo
10, cilindro alta pressione
11, cilindro alta pressione
12, cilindro bassa pressione
13, testa a croce
14, testa a croce
15, biella principale
16, biella d'accoppiamento
17, manovella distribuzione
18, intelaiatura.

C, vista di fronte:
1, parascintille
2, tubo di scappamento
3, piastra tubiera
4, cilindro alta pressione
5, cilindro distributore
6, cilindro bassa pressione
7, cilindro bassa pressione
8, cilindro distribuzione
9, valvola di sicurezza cilindri
10, molla di richiamo spostamento carrello
11, appoggio carrello.

Locomotiva (680). - Cilindri.




Apri il disegno ad alta risoluzione / Open full size drawing

D (sezione longitudinale):
1, comando principale presa vapore
2, bocca del forno
3, comandi iniettori
4, lampada cabina
5, fischio
6, tiranti
7, piastra tubiera
8, fascio tubolare
9, valvola di sicurezza
10, duomo
11, valvola principale
12, condotta principale ai cilindri
13, presa vapore ausiliaria
14, parascintille
15, gancio d'accoppiamento al carro scorta
16, accoppiamento col carro scorta conduttura d'acqua
17, griglie e fornello
18, cinerario
19, altarino della piastra tubiera
20, piastra di guardia
21, tubo spandisabbia
22, serbatoio spandisabbia
23, biella
24, leva comando freni
25, cilindro freni
26, appoggio carrello
27, testa a croce
28, fiancata carrello
29, slitta movimento cilindro
30, fulcro carrello,
31, cilindro freni
32, scacciapietre
33, gancio dì trazione
34, fanale
35, cilindro alta pressione
36, stantuffo
37, camera fumo.

Locomotiva (680). - Sezione longitudinale.



Locomotore elettrico trifase (E.330).


Apri il disegno ad alta risoluzione / Open full size drawing

A, vista longitudinale:
1, linea di contatto
2, archetto presa di corrente
3, comando trolley
4, serbatoio manovra trolley
5, passaggi cavi
6, cilindro comando trolley
7, moderatore
8, carrello a bilanciere
9, custodia collettore
10, biella triangolare
11, biella d'accoppiamento
12, accoppiamento condotta freni.

B, vista di fronte:
1 e 2, fasi di contatto
3, archetto presa di corrente
4, bastoni isolanti degli archetti
5, comando trolley
6 e 7, appoggi carrello.

C, sezione longitudinale:
1, banco di manovra
2, strumenti di controllo
3, trasformatore divisori
4, compressori
5, quadro servizi ausiliari
6, interruttore principale
7, interruttore automatico
8, entrata cavi
9, controller di commutazione motori
10, trasformatore servizi ausiliari
11, reostato a liquido (avviamento)
12, regolatore chiusura corto circuito rotori
13, banco dì manovra
14, carrello a bilanciere
15, motore 1
16, manovella
17, anelli collettori
18, contrappeso
19, motore 2
20, fulcro carrello.

D, motore di trazione:
1 e 2, controller
3, passaggio delle connessioni avvolgimento
4, 7, anelli collettori
5, 6, bottoni di manovella
8, asse motore.

Locomotore elettrico trifase (E.330). - Locomotore elettrico trifase.



(disegno ad alta risoluzione già contenuto nell'immagine precedente / Full size drawing already in previous image)

E, schema di trazione:
1, 2, 3, 4, trolley
5, 6, linee di contatto (fase 1-2)
7, posizione 3-4 del controller motore 1
8, posizione 2 del controller motore 1
9, posizione 1 del controller motore 1
10, controller motore 1
11, controller motore 1
12, posizione controller motore 1 (11) 3-4
13, trasformatore divisore
14, posizione controller motore 1 (11) 4
15, controller motore 2
16, posizione controller motore 2-1-3
17, posizione controller motore 2-2-4
18, interruttore principale
19, spirale d'impedenza
20, spirale d'impedenza
21, scaricatore
22, reostato a liquido
23-25, collettore ad anelli
24, motore 1
26-28, collettore ad anelli
27, motore 2
29-30, presa terza fase (rotaie)
31, trasformatore servizi ausiliari.

Locomotore elettrico trifase (E.330). - Schema di trazione.



Ferrovie elettriche.


Apri il disegno ad alta risoluzione / Open full size drawing

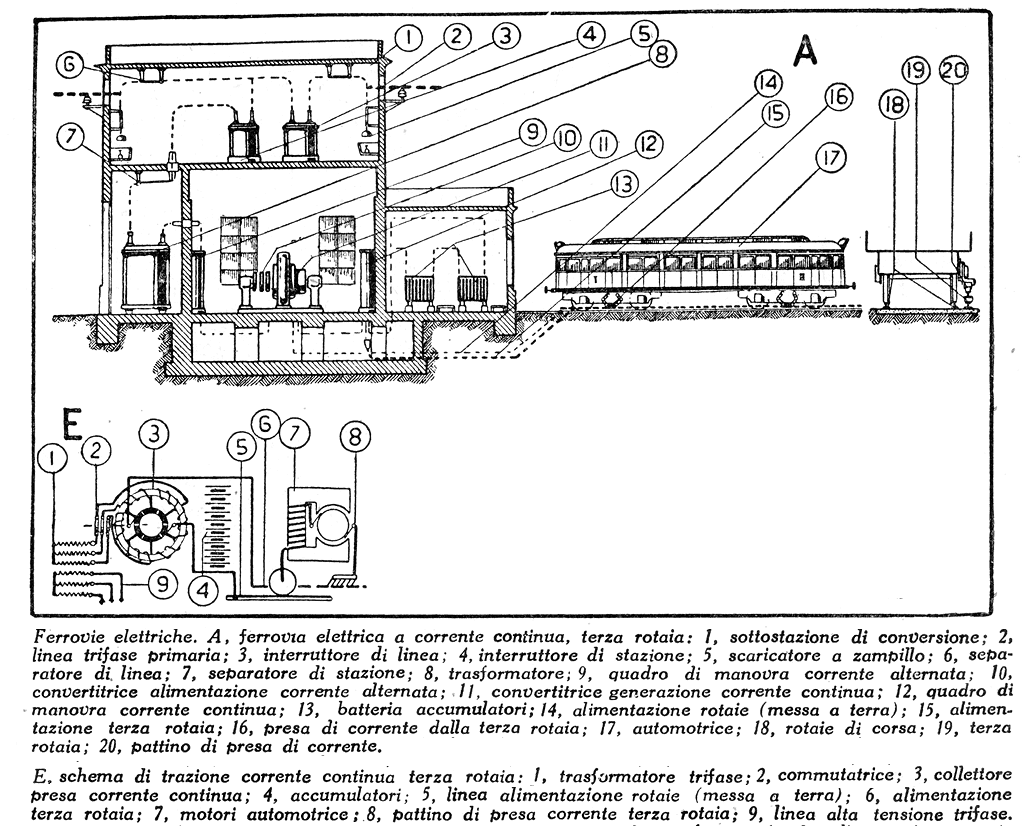

A, ferrovia elettrica a corrente continua, terza rotaia:
1, sottostazione di conversione
2, linea trifase primaria
3, interruttore dì linea
4, interruttore di stazione
5, scaricatore a zampillo
6, separatore di. linea
7, separatore di stazione
8, trasformatore
9, quadro di manovra corrente alternata
10, convertitrice alimentazione corrente alternata
11, convertitrice generazione corrente continua
12, quadro di manovra corrente continua
13, batteria accumulatori
14, alimentazione rotaie (messa a terra)
15, alimentazione terza rotaia
16, presa di corrente dalla terza rotaia
17, automotrice
18, rotaie dì corsa
19, terza rotaia
20, pattino di presa di corrente.

E, schema di trazione corrente continua terza rotaia:
1, trasformatore trifase
2, commutatrice
3, collettore presa corrente continua
4, accumulatori
5, linea alimentazione rotaie (messa a terra)
6, alimentazione terza rotaia
7, motori automotrice
8, pattino di presa corrente terza rotaia
9, linea alta tensione trifase.

Ferrovie elettriche. - A terza rotaia.



(disegno ad alta risoluzione già contenuto nell'immagine precedente / Full size drawing already in previous image)

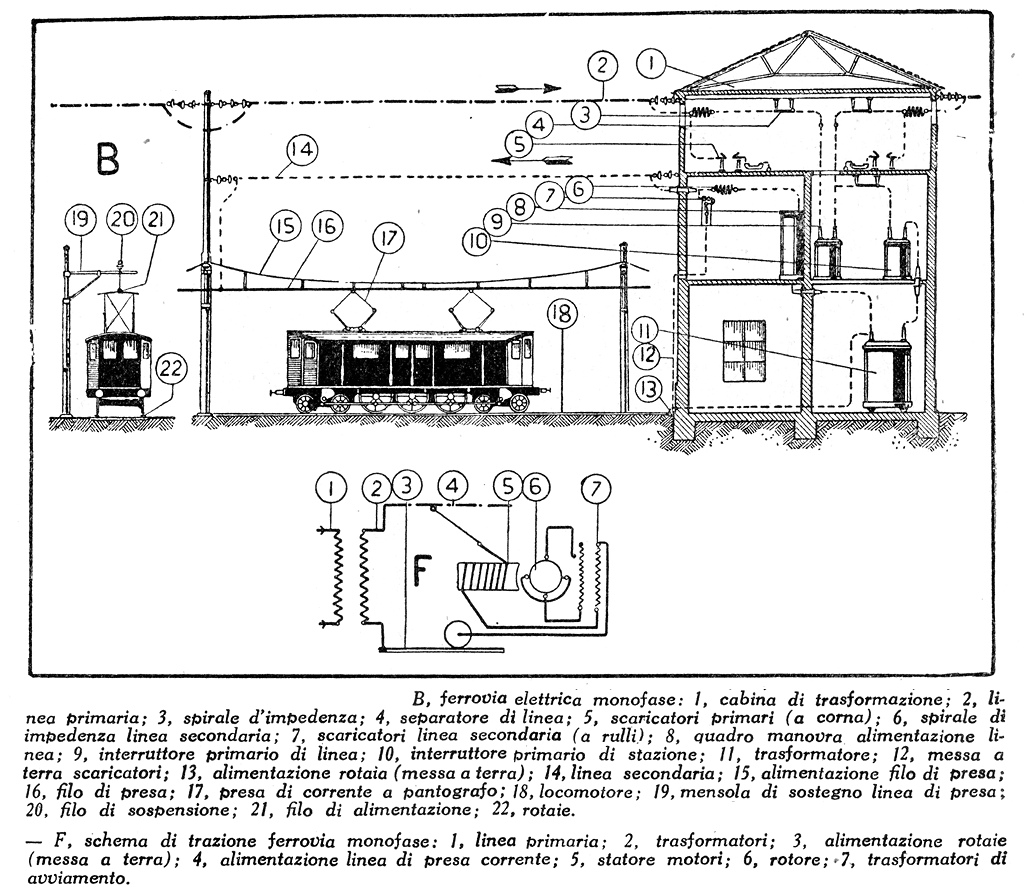

B, ferrovia elettrica monofase:
1, cabina di trasformazione
2, linea primaria
3, spirale d'impedenza
4, separatore di linea
5, scaricatori primari (a corna)
6, spirale di impedenza linea secondaria
7, scaricatori linea secondaria (a rulli)
8, quadro manovra alimentazione linea
9, interruttore primario di linea
10, interruttore primario di stazione
11, trasformatore
12, messa a terra scaricatori
13, alimentazione rotaia (messa a terra)
14, linea secondaria
15, alimentazione filo di presa
16, filo di presa
17, presa di corrente a pantografo
18, locomotore
19, mensola di sostegno linea dì presa i 20, filo di sospensione
21, filo di alimentazione
22, rotaie.

F, schema di trazione ferrovia monofase:
1, linea primaria
2, trasformatori
3, alimentazione rotaie (messa a terra)
4, alimentazione linea di presa corrente
5, statore motori
6, rotore
7, trasformatori di avviamento.

Ferrovie elettriche. - Monofase.



(disegno ad alta risoluzione già contenuto nell'immagine precedente / Full size drawing already in previous image)

C, ferrovia elettrica trifase:
1, sottostazione all'aperto
2, scaricatori a corni
3, interruttore primario di linea
4, separatore
5, trasformatore
6, separatore di linea primaria
7, separatore secondario
8, interruttore secondario
9, separatore di linea secondaria
10, linea trifase secondaria
11, cabina di manovra alimentazione
12, quadro di manovra alimentazione
13, fase alimentazione rotaie (messa a terra)
14, linea due fasi d'alimentazione
15, linea di presa 1-2 fasi
16, locomotore trifase
17, presa di corrente a doppio archetto
18, presa di corrente a doppio archetto
19, rotaie alimentate terza fase
20, filo di presa di corrente fase prima
21, filo di presa di corrente fase seconda
22, mensola di sostegno linea di contatto
23, linea trifase primaria.

D, schema d'alimentazione:
1, sottostazione
2, alimentazione stazione
3, tratto tampone a Valle
4, linea a valle
5, tratto tampone a monte
6, linea a monte
7, tratti isolati
8, locomotori
9, alimentazione rotaie
10, rotaie.

G, schema di trazione ferrovie elettriche trifase:
1, trasformatore trifase
2, alimentazione linea di contatto, prima fase
3, alimentazione linea di contatto, seconda fase
4, alimentazione rotaie, terza fase (messa a terra)
5, motore (statore)
6, reostato d'avviamento a liquido
7, motore (rotore).

Ferrovie elettriche. - Trifase.



Ferrovie elettriche. - E.430.



Particolare della trasmissione a parallelogramma articolato (le "bielle" visibili nell'immagine di sinistra), che trasmette il moto del motore, montato coassiale alla sala su un asse cavo (immagine di destra).
Ferrovie elettriche. - E.430.
